临床资料 男,8岁,左侧股骨骨肉瘤,股骨切除腓骨带股骨术后,半年复查,MRI提示左侧胫骨髓腔信号异常,未能定性。
扫描方案 GSI-22@0.7s/rot@DC40mm@SFOV body large@pitch0.984:1
造影剂注射方案 320mgI/L@40ml@2ml/s
左侧股骨骨肉瘤术后,左侧胫骨转移

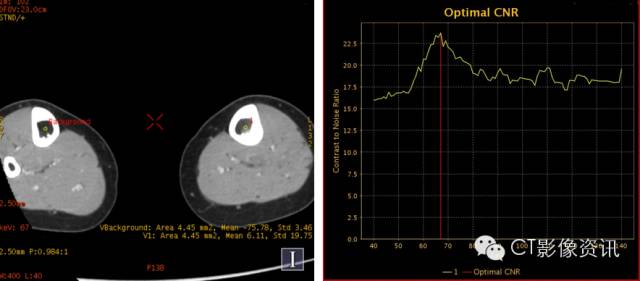

增强扫描,CNR 67kev最佳单能成像。
增强扫描

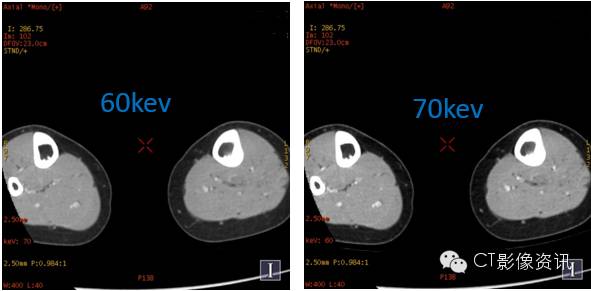

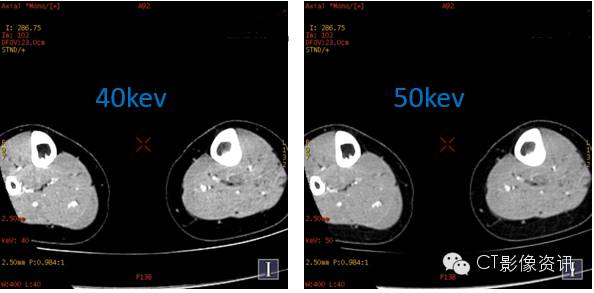

随着单能量水平的减低,左侧胫骨髓腔内的病变显示更加明显;低能量水平图像,可以很好显示小病灶以及轻微的强化病变。 左侧胫骨中段髓腔内转移

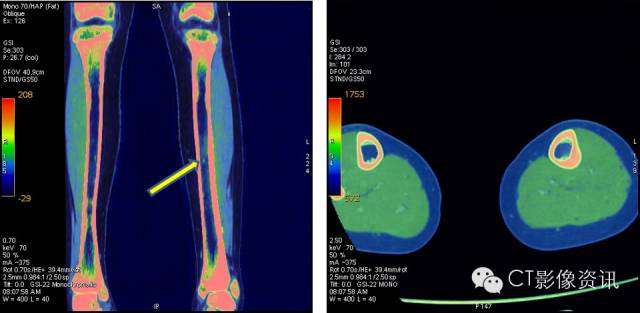

碘基与单能量融合伪彩图,对显示病变比较敏感。

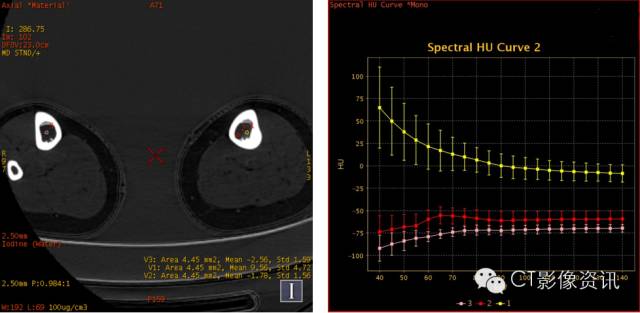

碘基图&能谱曲线 (平扫)

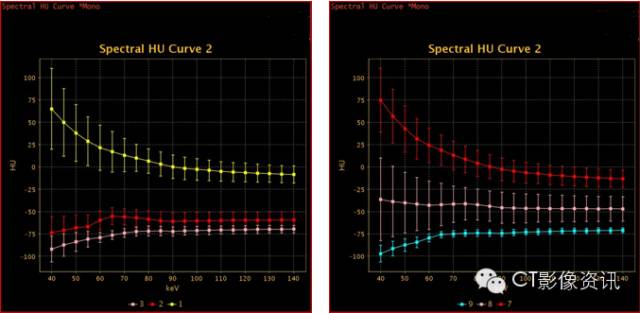

平扫:黄色曲线表达肿瘤组织,红色曲线表达肿瘤旁髓腔脂肪组织,粉色曲线表达对侧正常髓腔,肿瘤组织曲线与脂肪曲线差异很明显。

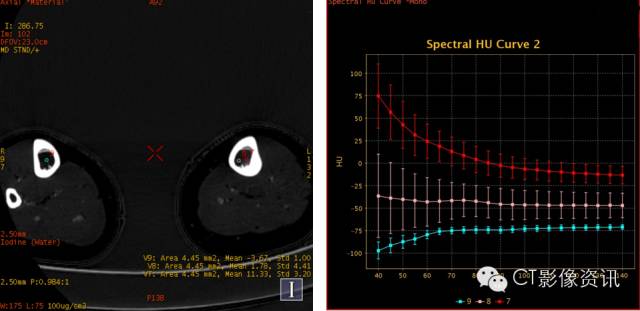

碘基图&能谱曲线 (增强)
增强:红色曲线肿瘤组织内碘含量升高,粉色曲线肿瘤旁髓腔内碘含量较平扫增高。曲线变平(有别于脂肪的反向曲线形态),表示有肿瘤浸润的情况;蓝色曲线表达对侧正常髓腔碘含量没有变化。

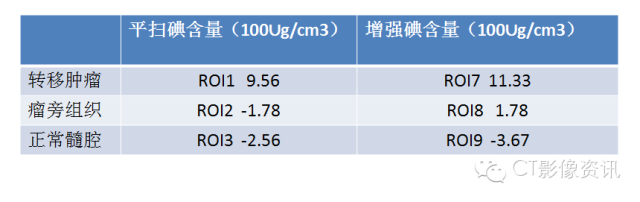

增强扫描后肿瘤组织、瘤旁组织的碘含量升高,而正常髓腔的碘含量变化不大。

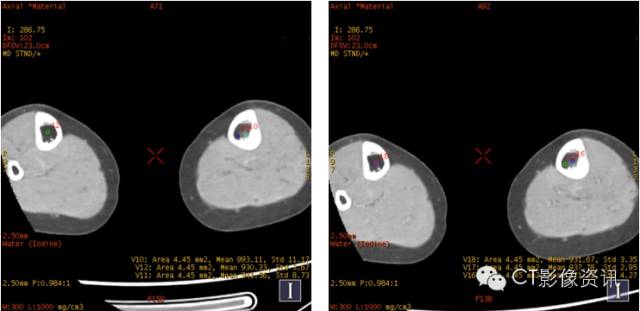

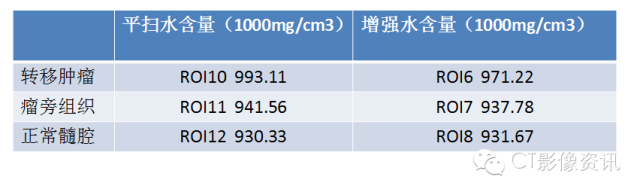

平扫以及增强的肿瘤组织、瘤旁组织、正常髓腔中水含量变化不大。
骨科肿瘤GSI分析思路 1. 单能量-低能量发现不显著强化病变 2. 基物质-碘基定量分析肿瘤/疗效对比 3. 能谱曲线-区分物质与组织来源 4. 彩色融合图像-对发现病灶更加敏感
注:该病例来自上海市第六人民医院。未经本站许可,病例不得用于商业用途的转载。
