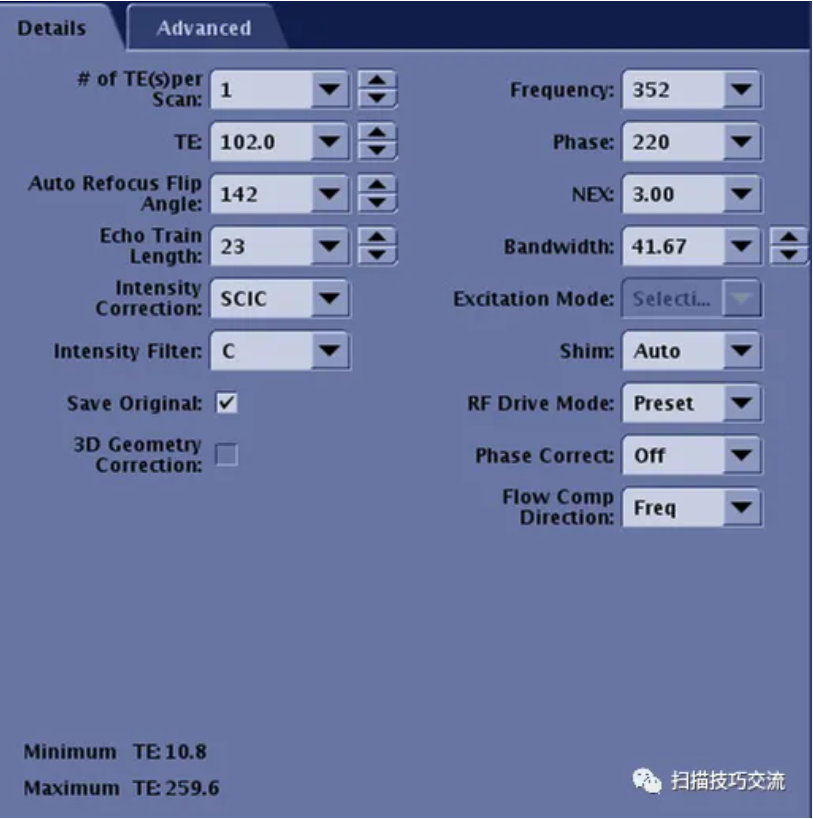

该篇主要介绍Details参数卡，下图为Details的参数内容，将逐一进行分享。
#of TE& #40;s& #41;per Scan：TE的个数 通常序列都是只有一个TE，当扫描双回波同反相位、同时实现PD和T2对比、MAGiC时， TE的个数为2。多回波序列MERGE、IDEAL IQ、SWAN、T2 Map、Multi-Echo等，TE个数由其它参数决定而数值不同。 TE：回波时间 TE（Time to Echo）回波时间指射频脉冲激发到采集回波的时间。TE影响图像的对比和信噪比。TE选项通常有Minimum和Min Full，选择Minimum，即为部分回波技术，在频率方面不全采样，Min Full为最小全采样。在T2成像需要长TE，随着TE延长，增加了T2效应，信噪比也会降低。 RefocusFlip Angle：重聚脉冲角 自旋回波的180°聚相位脉冲，当下为了减少SAR的积累，通常使用比180° 小的重聚脉冲角。 EchoTrain Length：回波链长度 回波链长度指快速自旋回波90°脉冲后的回波个数。引入回波链后，加快了扫描速度，但同时也要避免进入ETL越大，扫描时间越短的误区。当回波链增加到一定数值时，TR时间也会加大，反而扫描时间变长。ETL过长，容易导致图像模糊，影响图像质量。 IntensityCorrection：信号强度校正 选项包括PURE和SCIC。目前使用的线圈大都是多通道的相控阵线圈，优点是图像信噪比高，但不同通道采集信号的差异和近线圈效应也带来了图像信号不均匀。PURE和SCIC可以有效校正图像的信号不均。PURE（Phased-array UnifoRmity Enhancement），当选择PURE时，需要扫描Cal校准序列，通过Cal序列线圈和大体线圈的信号校正图纠正图像信号的不均匀。多用在闭合类线圈，如头颈，腹部线圈。SCIC（Surface CoilIntensity Correction），SCIC是一种强度校正的后处理技术，不需要Cal校准，值得注意的是使用SCIC得到的图像不能用于定量分析。 IntensityFilter：强度过滤 强度过滤有ABCDE（FG）等，包括锐利、光滑、血管和降噪声的不同程度，可根据图像需求选择。 A- 一点锐化， 有些平滑：进行一点锐化和产生一些平滑。 B- 高度锐化， 有些平滑：带有一点平滑的高度锐化过滤器。 C- 一点锐化， 高度平滑：产生了平滑和很少的锐化。 D- 高度锐化， 高度平滑：提供了更平滑和更尖锐的结构边缘。 E- MR 血管过滤器：产生了血管结构平滑， 并提供了良好的血管定义，用于MRA。
F—降低一些锐化、 噪声：产生了一些锐化和降低的图像噪声。 G—降低噪声：降低图像噪声 SaveOriginal：保存原始图像 勾选此项将保存一组未加滤过的图像。 Frequency：频率编码 频率采样点，增加频率值，则回波间隔值增加， 空间分辨率增加， SNR降低。对于 EPI而言， 应尽可能保持小的频率矩阵， 以使回波间隔尽可能短。 Phase：相位编码 相位步级数，增加相位值， 则扫描时间增加， 且空间分辨率增加，SNR降低。 Nex：激励次数 NEX（Number of Excitations）是给定采集中相位编码重复的次数。SNR 按 NEX比率的平方根增加。例如， NEX从 2 增加到4 将会导致 SNR增加 40%，且使扫描时间加倍。NEX是计算扫描时间所需的一个系数，注意下列方程TRx Phasex NEX= 基本的 2D 扫描时间。通常，随着分辨率的增加，也需要增加 NEX值。 Bandwidth：带宽 带宽是在频率方向上的信号频率范围。此处带宽为半带宽概念，换算公式：像素带宽=半带宽x2 x1000/Frequency。随着带宽的降低， SNR、 化学位移、 最小 TE& #40; 以及 Fast GRE/SPGR 的 TR 值& #41; 以及运动伪影均会增加。会为了追求高SNR，而一味减少带宽，是不可取的。因为减少带宽会增加最小 TE， 这会增加 FSE 的回波间隔，反而造成图像的模糊。一般EPI采集都是用到系统的最大带宽，从而最大程度地降低回波间隔，减轻图像变形。 ExcitationMode：激发模式 选择ExcitationMode修改激发RF脉冲类型。只有在当前选择了可兼容的序列时，可用的选项会显示在菜单中。如果菜单选项变灰，则它将是唯一可用的选项并会自动应用。 共有三个选项：Selective（选择性激发模式）、Non-Selective （非选择性激发模式）、Focus（焦点激发）。 一般2D扫描只有默认Selective选项，当DWI兼容FOCUS DWI时，Focus可选，小视野高清弥散弥散。CUBE序列一般兼容Selective和Non-Selective两种模式，当扫描范围足够包全扫描结构，可选择Non-Selective，不足以包全扫描结构时，一定要选择Selective，否则所有层面将发生巻褶伪影。比如：垂体CUBE扫描，血管壁CUBE T1扫描等。当兼容HyperCUBE时，可选择Focus，实现小视野扫描。 Shim：匀场模式 Shim的模式包括Auto、On、Off。 选择Auto& #40; 自动& #41; 允许预扫描根据脉冲序列是否需要优化图像质量来决定在预扫描过程中是否激活匀场。 选择On& #40; 打开& #41; ，在预扫描过程中激活Shim。 选择Off& #40; 关闭& #41; ，则图像处方上的匀场就不适用于扫描。 此处建议，在心脏扫描、Fat化学饱和法抑脂序列等，对磁场均匀度要求高且需要匀场的情况下，选择On。 RFDrive Mode：射频驱动模式 射频驱动模式包括：Quadrature（正交模式）、Preset（预设模式） 、Optimized（优化模式），仅适用于部分3.0T系统 。 这三种模式主要影响Amplitude Attenuation& #40; 振幅衰减& #41; 和Phase Delay& #40; 相位延迟& #41; 值，Manual scan（手动扫描）中可见这两个值。其中Quadrature模式一般默认两个数值为0和0，Preset模式会根据所选解剖部位和线圈给出不同的数值，这两种模式的数值都是不可调节的，Optimized模式的这两个数值可自由调节。序列默认首选都是Preset模式，也兼容大部分部位，它在图像均匀性方面具有较稳定的效果；Quadrature模式主要用于关节，尤其有金属植入物时选用；Optimized模式可用于腹部、盆腔、乳腺等。
PhaseCorrect：相位校正 Phase Correct是 FSE 和 EPI 脉冲序列的一个选项，其中EPI序列默认为on。用于在图像采集前获得额外的数据进行相位位移校正。FSE将来自不同时刻获得的许多回波的数据组合在一起形成单个图像，采集的回波之间的相位误差会导致信号损失，通过相位校正可以补偿这些相位误差，所以一般FSE序列可打开相位校正。当使用相位校正时，由于附加的数据采集和校正值的计算，预扫描时间加长，在一些版本中，Advance中CV8，当选择1或者2，能减少预扫描时间。
FlowComp Direction：流动补偿方向 启用流动补偿，需要在ImagingOptions勾选Flow Compensation，在此处选择流动补偿的方向。选项包括Freq和Slice。流动补偿的作用是减少缓慢流动的血液和脑脊液的运动伪影，对大血管快速流动的血流效果不佳，选取原则应该和流动方向一致，才能有效减少伪影。根据血管的走形分布，一般来说，矢状位冠状位大都选择Freq，横轴位选择Slice，但当扫描横轴位肝脏时，这时候需要考虑的是肝内胆管和血管的流动伪影，建议选择Freq。
|
