该篇继续介绍下图界面参数，以及Graphic Rx Toolbar和Auto Voice界面。
R/L A/P S/I Start End：扫描起始结束位置 R/L A/P S/I分别代表左右、前后、上下位置 Chem SAT：化学饱和 选择饱和脉冲：Fat 、 Fat Classic 、 SPECIAL、Water Fat：即化学饱和法抑脂，是临床中常用的抑脂方式，特异性好，信噪比高，应用广泛。 Fat Classic：化学饱和法抑脂，相比于Fat，抑脂程度轻，常用于关节。 SPECIAL：全称SPECtral Inversion At Lipids，先采用频率选择性的射频脉冲选择性反转脂肪氢质子，待脂肪T1弛豫回零点时采集，从而抑制脂肪信号。兼容LAVA、Vibrant、3D MERGE、Fiesta序列，部分版本还兼容FSE序列。 Water：化学饱和法抑水
SAT:I,S,a 饱和带显示 当选用了空间饱和带，此处才会显示出来。大写字母表示视野外饱和带，小写字母表示视野内饱和带。

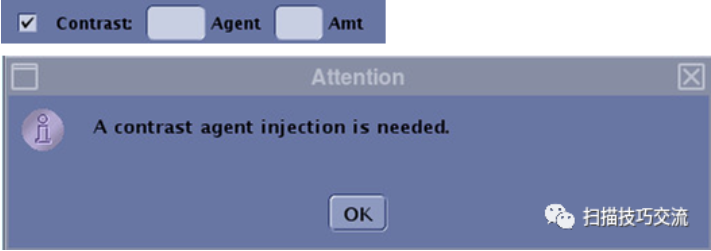

Contrast：增强 增强序列勾选此项，系统便会提示需要注射对比剂并停止扫描，扫描序列会带有+C标识。勾选Contrast后，出现Agent和Amt选项，分别填写药物名称及用量，且必须填写用量。特别注意：3D ASL序列不可勾选此项，会导致后处理不兼容问题。
# of Acqs：采集次数 当设置的扫描层数小于或等于扫描层数相同，一次采集，设置的扫描层数超过最大层数时，系统自动分多次采集，T2 Flair序列强制两次采集，加强对脑脊液抑制作用。
Rel.SNR& #40;%& #41;：相对信噪比 相对信噪比为我们在调整参数时提供一个信噪比变化的参考。此处不可将相对信噪比绝对化，并不是相对信噪比越高，图像越好，也没有一个所谓的阈值。当你调整完参数，相对信噪比数值发生变化，保存该序列，下次打开，依然变成100%了。

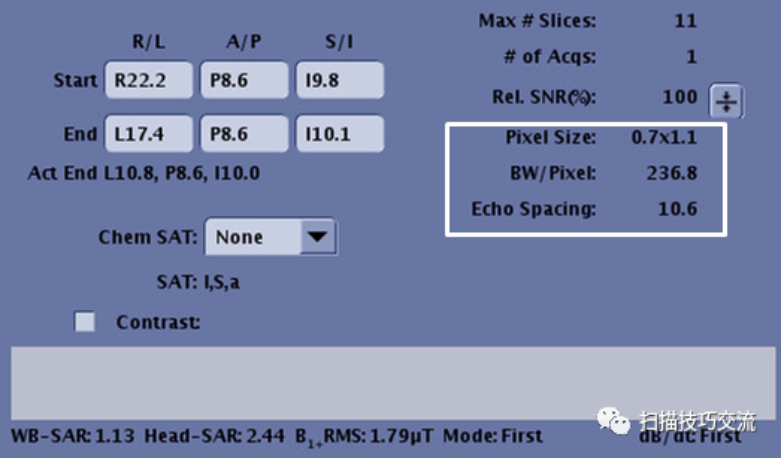

Pixel Size、BW/Pixel、Echo Spacing三个参数由于版本差异，有些设备没有，没有的也可以通过公式计算或界面其他参数得到。
Pixel Size：像素大小 像素计算公式：Freq FOV/Frequency（矩阵）x Phase FOV/Phase（矩阵），例如24x24的FOV，矩阵320x224，根据公式240/320 x 240/224，像素大小为0.8x1.1。
BW/Pixel：像素带宽 GE界面上通常给出的带宽Bandwidth，为半带宽，换算公式：像素带宽=半带宽x2 x1000/Frequency。
Echo Spacing：回波间隔

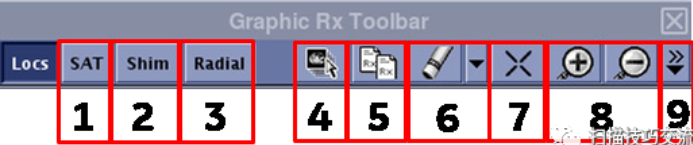

一般情况下回波间隔等于Minimum TE，当Advance选项卡CV中的Blurring Cancellation Option打开时，回波间隔约等于Minimum TE的2/3。下方空白方框处，一些界面的提示信息会在此处显示，比如当序列不让保存扫描时，一般会在此处弹出提示。最后一行为SAR特殊吸收率和db/dt梯度模式的显示。 下面介绍Graphic Rx Toolbar的使用，GRx工具条是定位过程中相对使用比较多

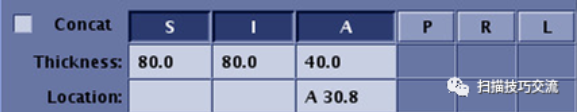

1、SAT：饱和带
包括6个方向的饱和带，Thickness为饱和带宽度默认是40mm，可通过饱和带上小方块拖拉宽度大小或者直接在此处输入数值。Location为饱和带位置信息，只有视野内的饱和带才有位置信息，拖动饱和带边缘实线可移动位置，拖动圆点可打角度。视野外饱和带常用在TOF MRA避免静脉显影以完成动脉成像，另外可减少血管搏动伪影。视野内饱和带相当于挡板的作用，常用在脊柱矢状面成像，减少吞咽、呼吸、肠道蠕动等运动伪影，添加饱和带处图像根据CV选择的抑制程度。

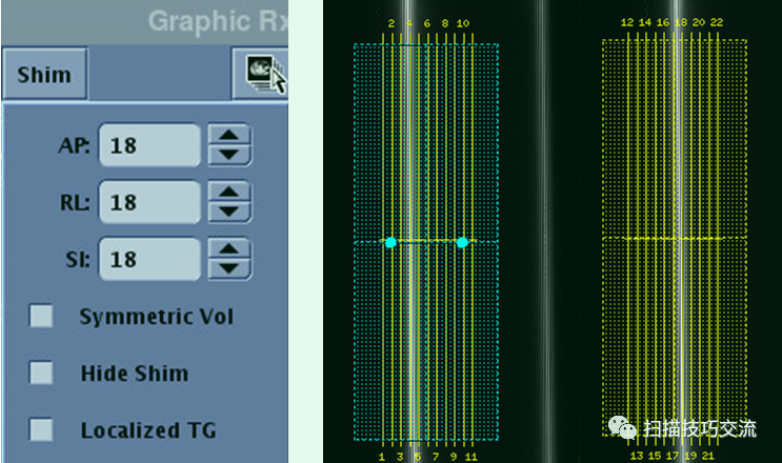

单击shim，在所需添加匀场的图像上点击即可添加，拖动匀场框边缘或中间实线可挪动位置，点击并拖动圆点可转动匀场角度。 根据需要调整局部匀场的大小，在三个方向可使用上下箭头或直接输入数字调整，若想添加正方形匀场，可勾选Symmetric Vol，则三个方向均统一为当前设置的最长长度。 若想要放置两个局部匀场框，在第一个匀场放置好之后，再次点击shim图标，按住shift键，单击鼠标左键，将匀场放置到相应位置。 在匀场放置好之后可点击Hide Shim将匀场框隐藏，以便调整定位线。 Localized TG是基于来自聚焦ROI 来改进预扫描的TG，用于提高特定区域TG的精确性，只适用于一个匀场框，常用于心脏扫描。

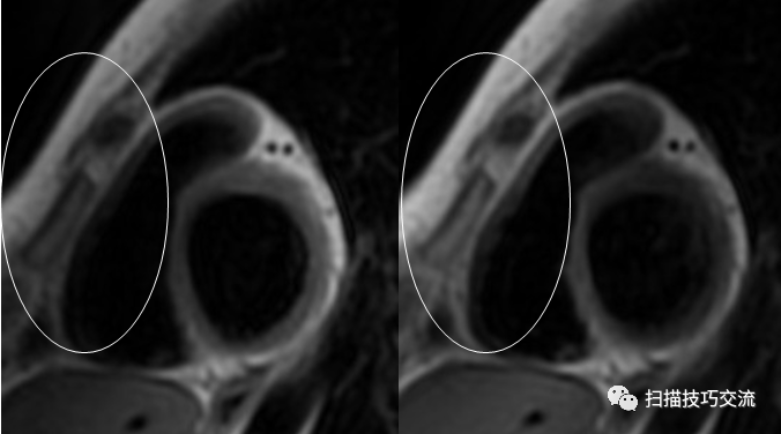

左图，双翻转黑血，匀场未勾选Localized TG；右图，双翻转黑血，匀场勾选Localized TG。勾选之后改善了白圈处的阴影。

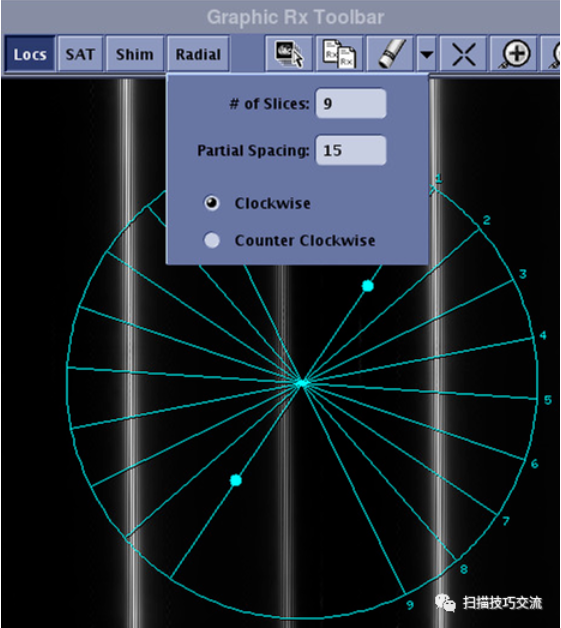

3、Radial：辐射状定位 在# of Slice文本框中，输入扫描层数，最大允许层面数36；在Partial Spacing文本框中，输入相邻层面间的角度数值；选择Clockwise（顺时针）或Counter Clockwise（逆时针）改变图像采集方向，系统默认顺时针。常用在2D MRCP或关节的扫描。
使用该图标可将处方窗口中的默认图像更改至所选图像，从列表中选择需要的序列，单击OK会将所选序列放入当前图像窗口，单击OK ALL会将所选序列列入所有图像窗口，常用于选取三平面。
5、复制粘贴程序 使用该图标可复制粘贴程序，只要两个序列之间的扫描层面匹配，即可复制划线。单击该图标，选择需要复制的序列，勾选需要复制的参数，包括扫描范围、饱和带、局部匀场等，单击Accept。2D与3D序列的定位线只能复制扫描范围，modeFilter需选择相应的平面。

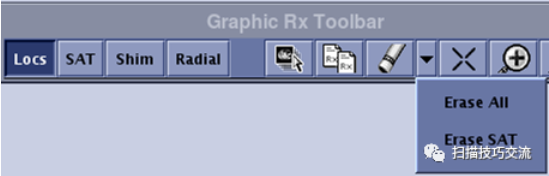

6、删除程序 选择需要删除的定位线、饱和带、局部匀场等，单击该图标即可删除该项。下拉三角还有Erase All和Erase SAT选项，当选择Erase All时一键删除所有，包括视野外的饱和带，从而造成图像的伪影（比如：TOF MRA，序列设置了视野外S方向的饱和带，以避免静脉的显影，当Erase All后，S饱和带被删除，动静脉都会显影），因此不推荐使用Erase All，当选择Erase SAT是，将删除所有饱和带，同样也包括视野外的饱和带，一样不推荐使用。
7、报告光标程序
单击该图标，开启报告光标，所有图像视区都显示有黄色十字线光标，光标坐标和像素信号强度显示在各窗口右下角，再次单该图标，即可关闭报告光标。
8、放大、缩小图像 该图标可对图像进行放大缩小

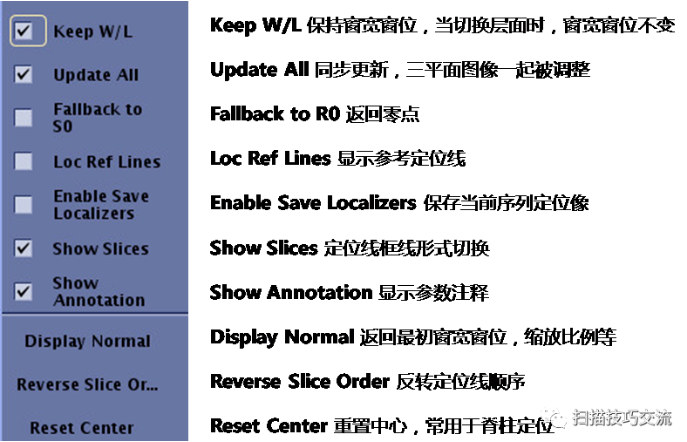

9、下拉菜单中的隐藏选项

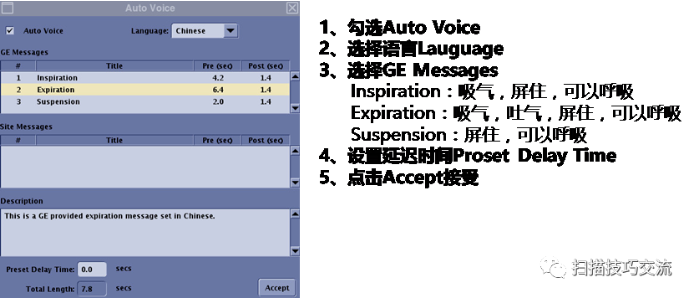

下面介绍Auto Voice的应用
|
