心意随形,形随心动

  ——D4D “随心呼”精准确定肿瘤放疗范围


  前言:4D-CT(四维CT)出现以前,对随呼吸运动的胸腹肿瘤进行放疗计划设计时,为确保靶区不会因患者呼吸运动而漏照射,通常会扩大照射范围,这样势必会增加正常组织的受照剂量和毒副作用。4D-CT由于包含了靶区的运动信息,与放疗技术相结合,可减少受照范围、提高靶区剂量、并减少对正常组织的副作用,使肿瘤放疗的效果更佳。


  过去,4D-CT扫描需要第三方呼吸监测设备配合CT扫描,增加了用户的扫描操作步骤和采购及维护成本。现在,使用GE Discovery CT 590RT的D4D技术可直接进行4D-CT 扫描和后处理,为肿瘤患者的精确放射治疗保驾护航。

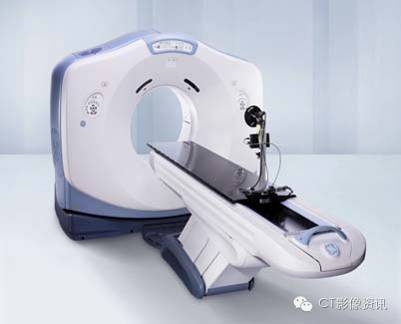

  Discovery CT590 RT


  下面我们结合实际病例来观察4D-CT扫描的效果。


  病例资料

  •   男性,62岁,左下肺转移肿瘤。


  扫描方法

  •   先行常规CT平扫,测得肿瘤最大径为15.2mm;

  •   后行4D-CT扫描,测得肿瘤随呼吸周期上下运动范围近24mm。

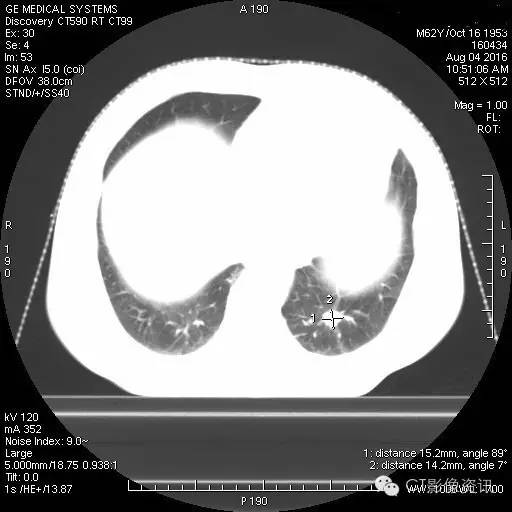

  常规CT平扫




  临床价值

  •   使用4D-CT扫描可以准确评价肿瘤运动范围,确定肿瘤ITV(内靶区)。



  在肿瘤最大层面测量,最大径为15.2mm。

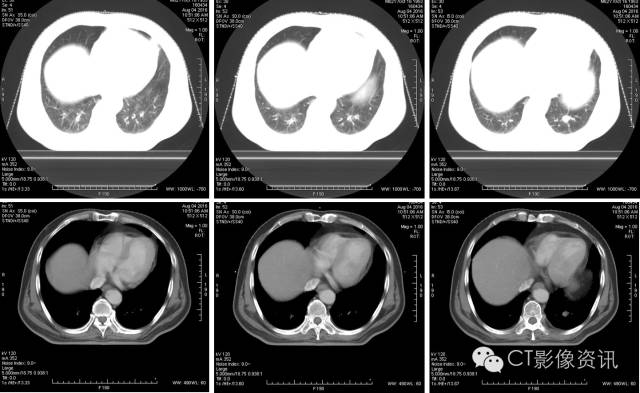

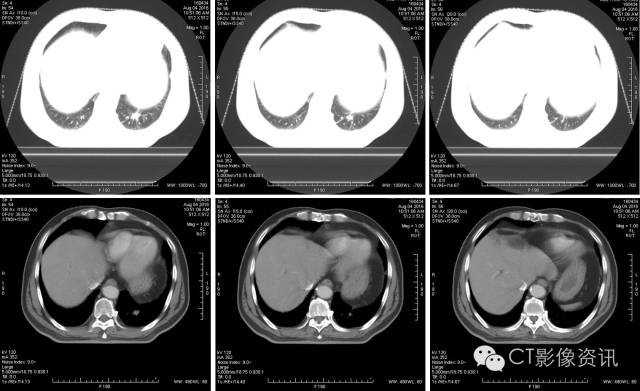

  4D呼吸门控扫描




  使用D4D呼吸门控扫描,可清楚观察到肿瘤本身随呼吸周期运动的情况。

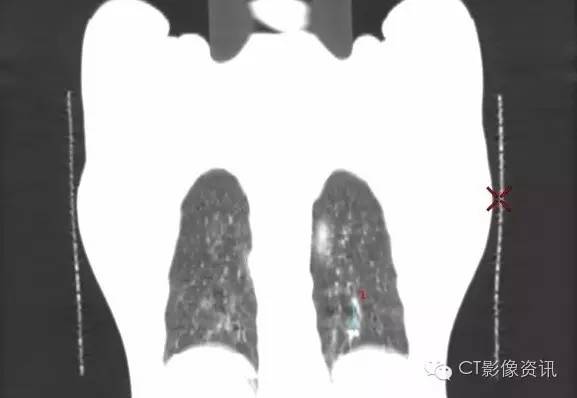

  A4D软件测量


  呼气末


  吸气末


  使用A4D软件测量,肿瘤随呼吸周期的运动幅度近24mm。


  扫描结束之后,使用Advantage 4D软件可把图像分成10个呼吸期相,生成MIP图、AveIP图和minIP图。使用Advantage SIM MD软件可以在4D运动的图像上实时勾画和修改靶区,确定肿瘤ITV,比过去凭经验外扩范围的方式,可更精确的确定肿瘤放射治疗的范围。此外,在Advantage SIM MD上勾画的靶区文件为RT DICOM格式,可以发送给TPS(放疗计划系统),TPS不仅可以读取,如有需要还可进行编辑。
